Когда заказчик видит в проекте расчёты, таблицы, схемы и цифры, ему часто кажется, что это просто сложное приложение «для инженеров». На практике расчётная часть — один из самых важных разделов. Именно она показывает, будет ли конструкция не только прочной, но и жёсткой, устойчивой, безопасной и экономически оправданной.
Очень частая ошибка — смотреть только на один параметр: «не сломается ли». Но хорошая конструкция проверяется не по одному критерию. Она должна:
- выдерживать расчётные нагрузки
- не иметь чрезмерного прогиба
- не терять устойчивость
- работать без опасных перегрузок
- быть понятной и надёжной в реальной эксплуатации
Именно поэтому одной «прочности» недостаточно. Конструкция может формально выдерживать нагрузку, но при этом прогибаться, вибрировать, работать на пределе или быть просто неудачной по жёсткости.
Почему расчётная часть — это не формальность
Расчётная часть нужна не для того, чтобы «что-то приложить к проекту». Она нужна, чтобы понять, как конструкция будет работать на самом деле.
По расчётам мы видим:
- какие нагрузки реально действуют на элементы
- где самые нагруженные участки
- какой запас прочности есть
- достаточно ли жёсткая конструкция
- не требуется ли усиление
- не подобраны ли материалы «на глаз»
- не перегружены ли отдельные элементы
- не заложено ли, наоборот, слишком много лишнего металла
То есть расчёт — это не просто подтверждение, что «труба вроде бы подходит». Это полноценная проверка логики всей конструкции.
С чего начинается расчёт: сбор нагрузок
Любой нормальный расчёт начинается не с подбора трубы, а со сбора нагрузок. Это один из самых важных этапов. Если нагрузка собрана неправильно, дальше можно получить сколько угодно красивых цифр, но практического смысла в них уже не будет.

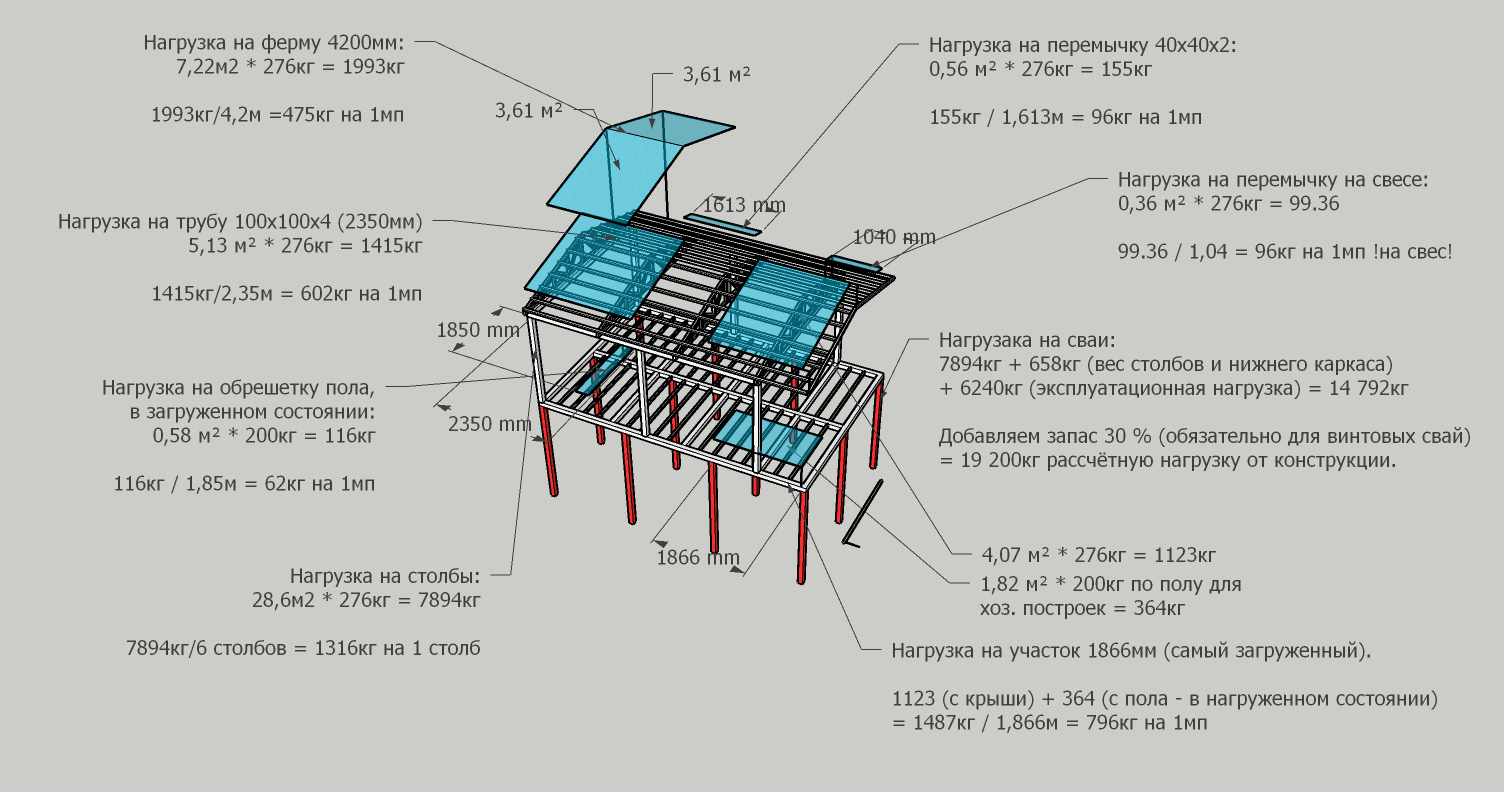

При расчёте я обычно собираю:
- собственный вес конструкции
- снеговую нагрузку
- вес кровельного покрытия
- вес фанеры, обрешётки, подшивки и других слоёв
- эксплуатационные нагрузки
- нагрузки от пола (если он есть)
- дополнительные постоянные и временные нагрузки по схеме
Дальше эти нагрузки раскладываются по конкретным элементам: на ферму, на балку, на обрешётку, на столб, на основание или сваю.
Очень важно не просто посчитать общую массу конструкции, а правильно перевести её в нагрузку на каждый элемент. Например, в нагрузку на 1 погонный метр балки, на одну ферму, на один столб, на обрешётку отдельного участка.

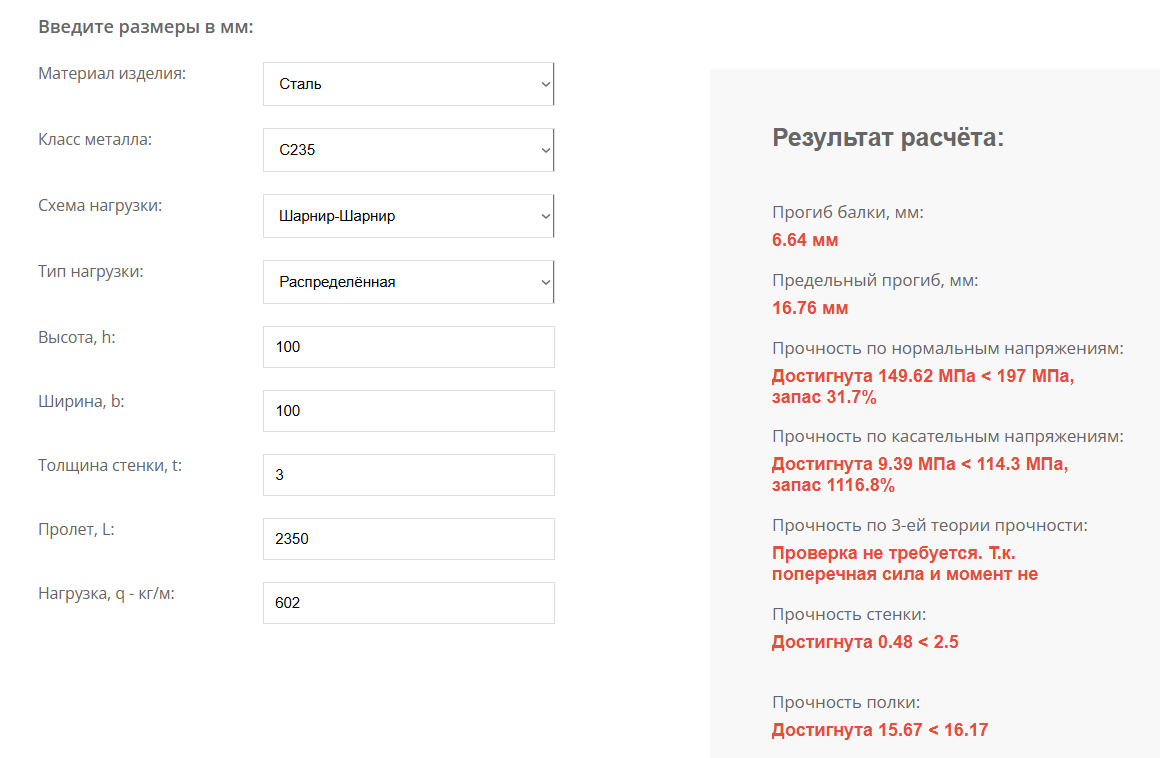

Что показывает расчёт балки
Когда считается балка, мы смотрим не только на то, выдерживает ли она нагрузку по напряжениям, но и на то, как она себя ведёт по деформации.
Расчёт балки показывает:
- фактический прогиб
- допустимый прогиб
- напряжения в сечении
- запас по прочности
- работу стенки и полок
Если балка проходит по прочности, но прогиб превышает норму — конструкция будет «играть», выглядеть слабой и неприятной в эксплуатации.
Почему прогиб важен не меньше прочности
Элемент может быть прочным и при этом работать плохо. Он:
- не разрушается
- выдерживает нагрузку
- проходит по напряжениям
Но имеет слишком большой прогиб. В итоге конструкция:
- визуально «играет»
- выглядит слабой
- неприятна в эксплуатации
- плохо работает под отделкой или покрытием
Прочность отвечает на вопрос: сломается или нет. Прогиб и жёсткость отвечают на вопрос: как конструкция будет вести себя в реальной жизни.

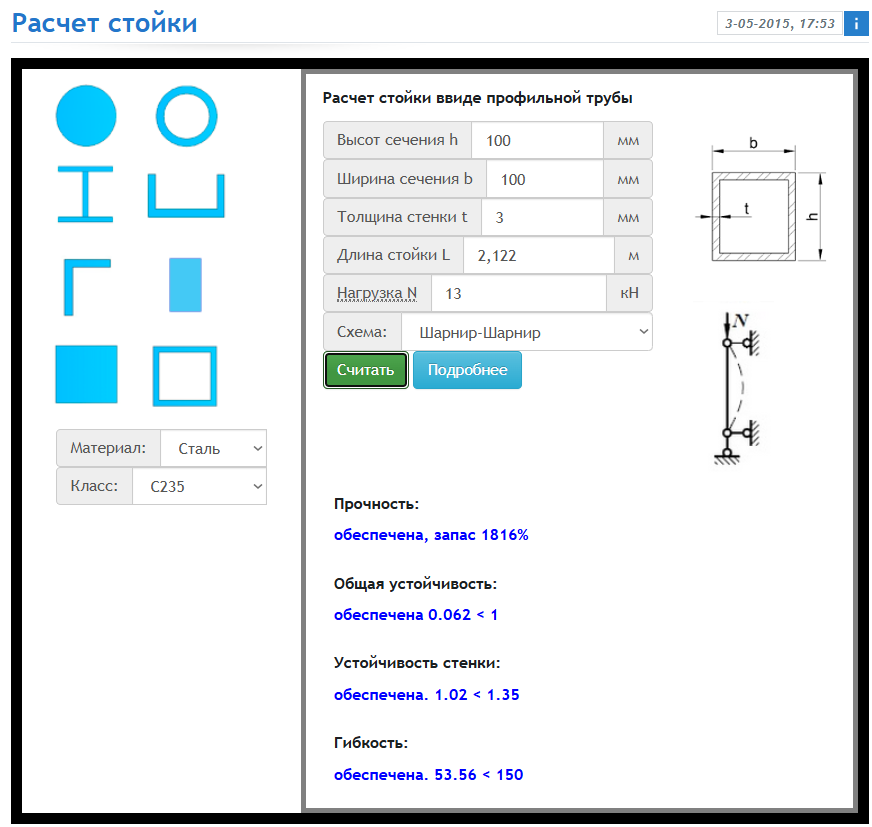

Что показывает расчёт стойки
Стойка — это не просто вертикальная труба, которую «и так понятно, что выдержит». Её тоже нужно проверять по 4 основным параметрам:
- Прочность — выдерживает ли нагрузку без разрушения
- Общая устойчивость — не потеряет ли стойка устойчивость как элемент в целом
- Устойчивость стенки — не произойдёт ли местная потеря устойчивости профиля
- Гибкость — не слишком ли «тонкий и длинный» элемент
Если по всем этим параметрам стойка проходит — выбранное сечение надёжно и не требует усиления.

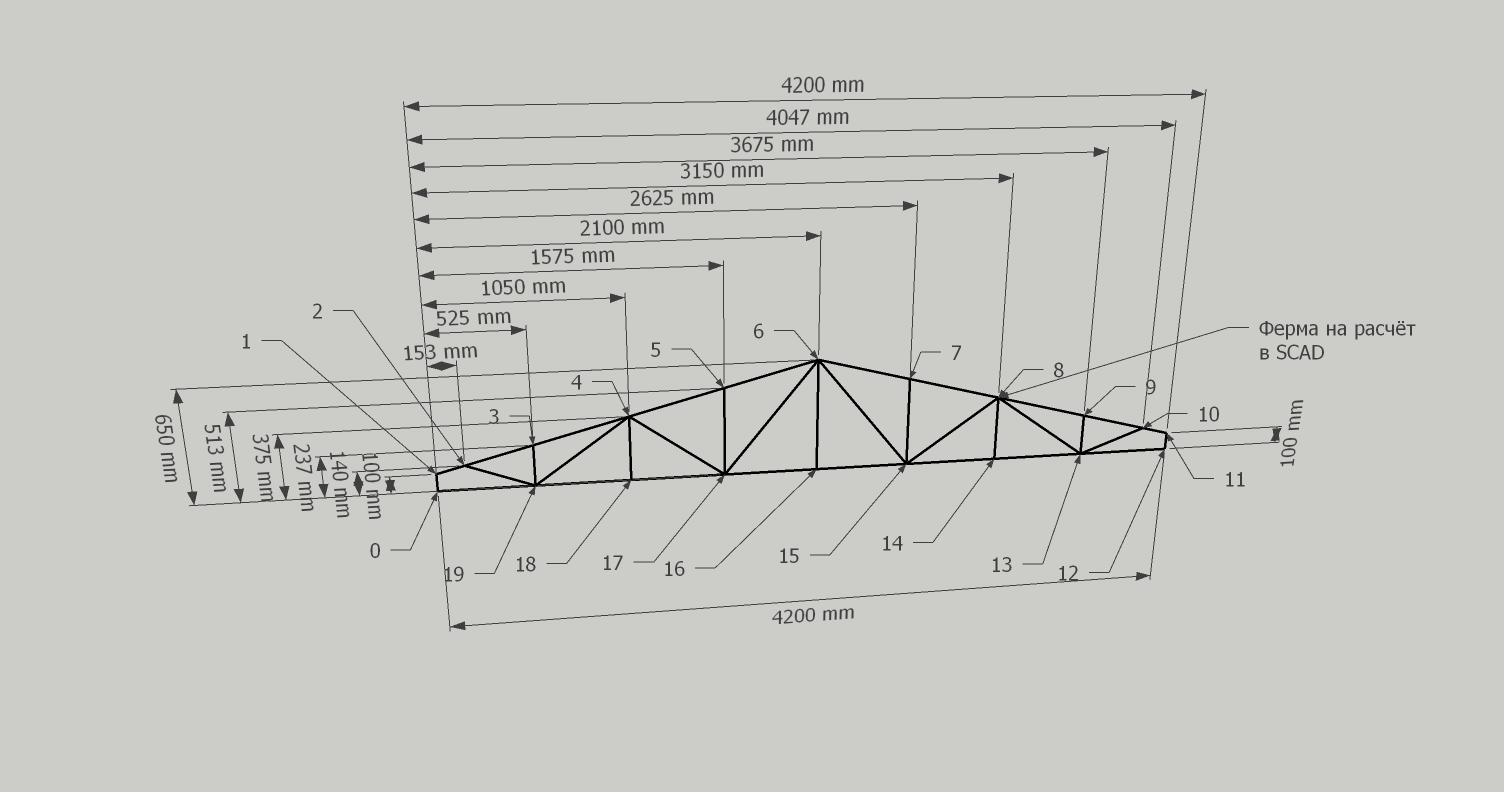

Что показывает расчёт фермы в SCAD
Ферма — это система взаимосвязанных элементов, а не одна труба. Поэтому для ферм нужен расчёт в SCAD или другой программе, где видно:
- работу всей схемы
- усилия по стержням (верхний/нижний пояс, стойки, раскосы)
- коэффициенты использования
- перемещения и деформированную форму
- критические зоны
В SCAD видно, как ферма работает совместно, где сосредоточены усилия и где нужна корректировка сечений или схемы.

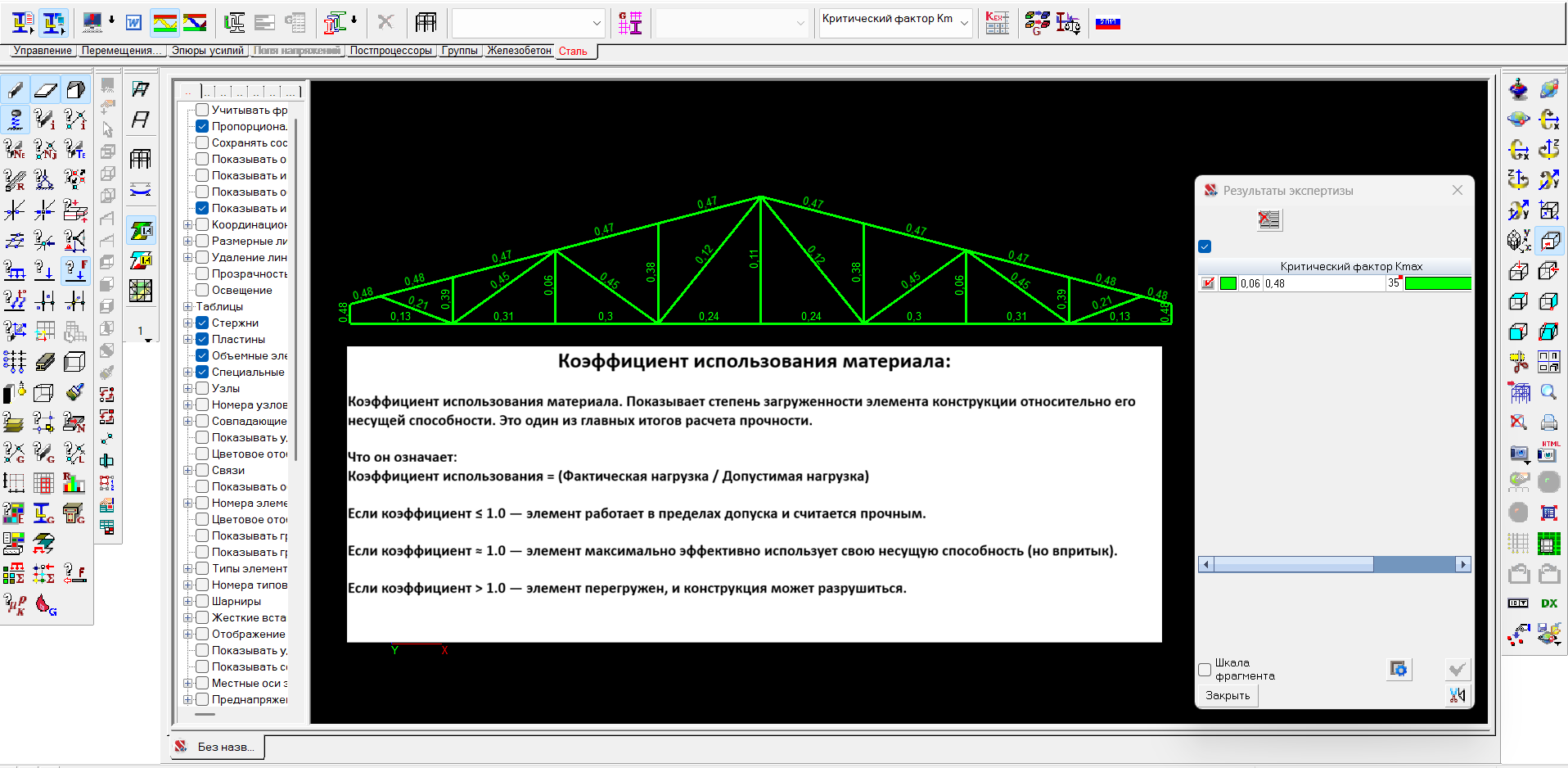

Что означает коэффициент использования материала
Коэффициент использования = фактическая нагрузка / допустимая нагрузка.
Что это значит:
- ≤ 1,0 — элемент работает в пределах допуска
- около 1,0 — элемент используется максимально эффективно, но уже вплотную
- > 1,0 — элемент перегружен, конструкция может работать неправильно или стать опасной
Слишком маленький коэффициент тоже не всегда хорошо — это значит, что элемент подобран с очень большим избытком, а значит конструкция получается тяжелее и дороже, чем нужно.

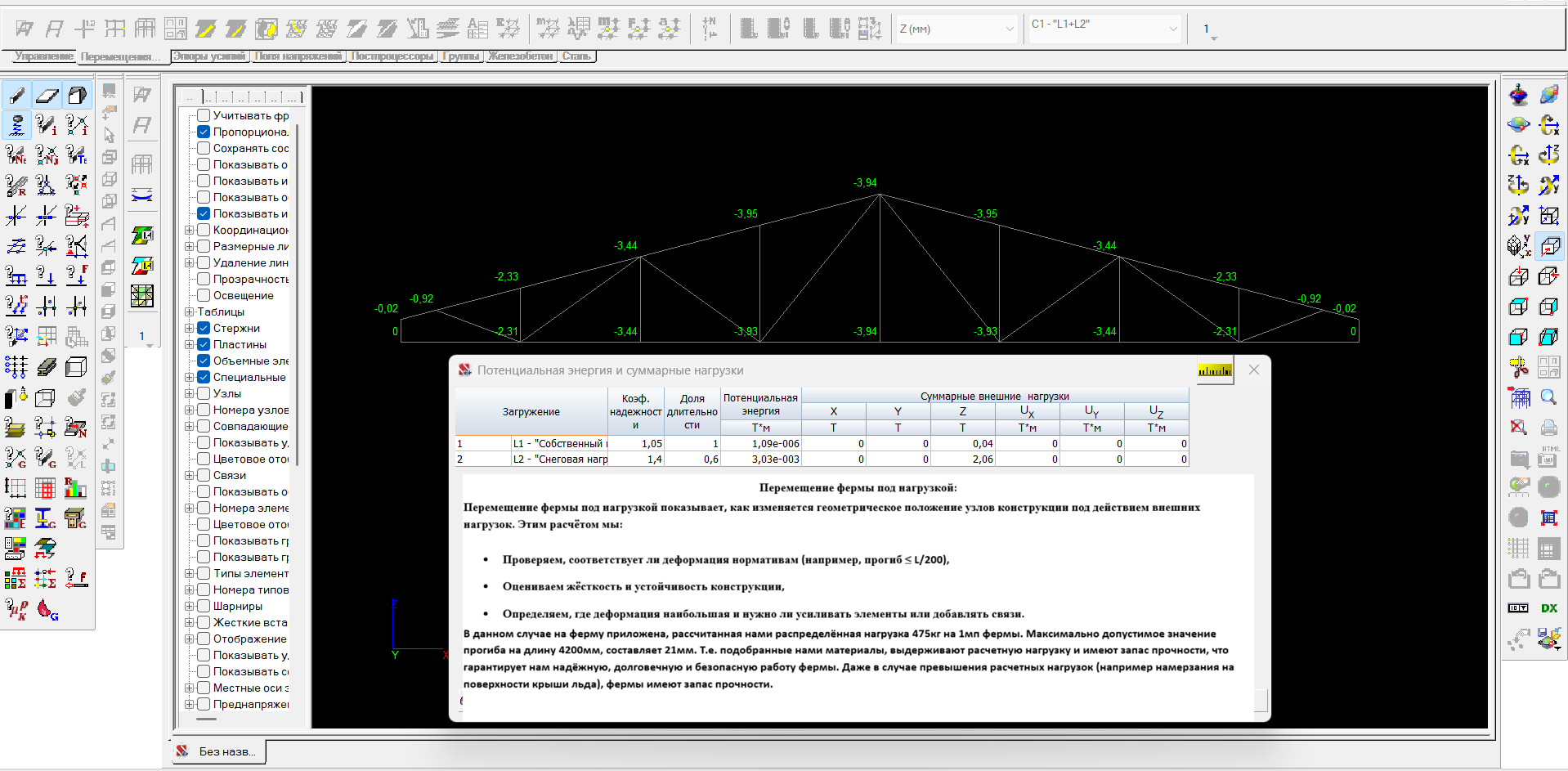

Что показывает перемещение фермы под нагрузкой
Перемещения показывают, как меняется геометрическое положение узлов под нагрузкой. По ним мы:
- проверяем, соответствует ли деформация нормативам
- оцениваем жёсткость конструкции
- смотрим, где деформация максимальна
- понимаем, нужно ли усиливать отдельные элементы или добавлять связи
Перемещение показывает, насколько «живая» конструкция под нагрузкой и не слабая ли схема в целом.

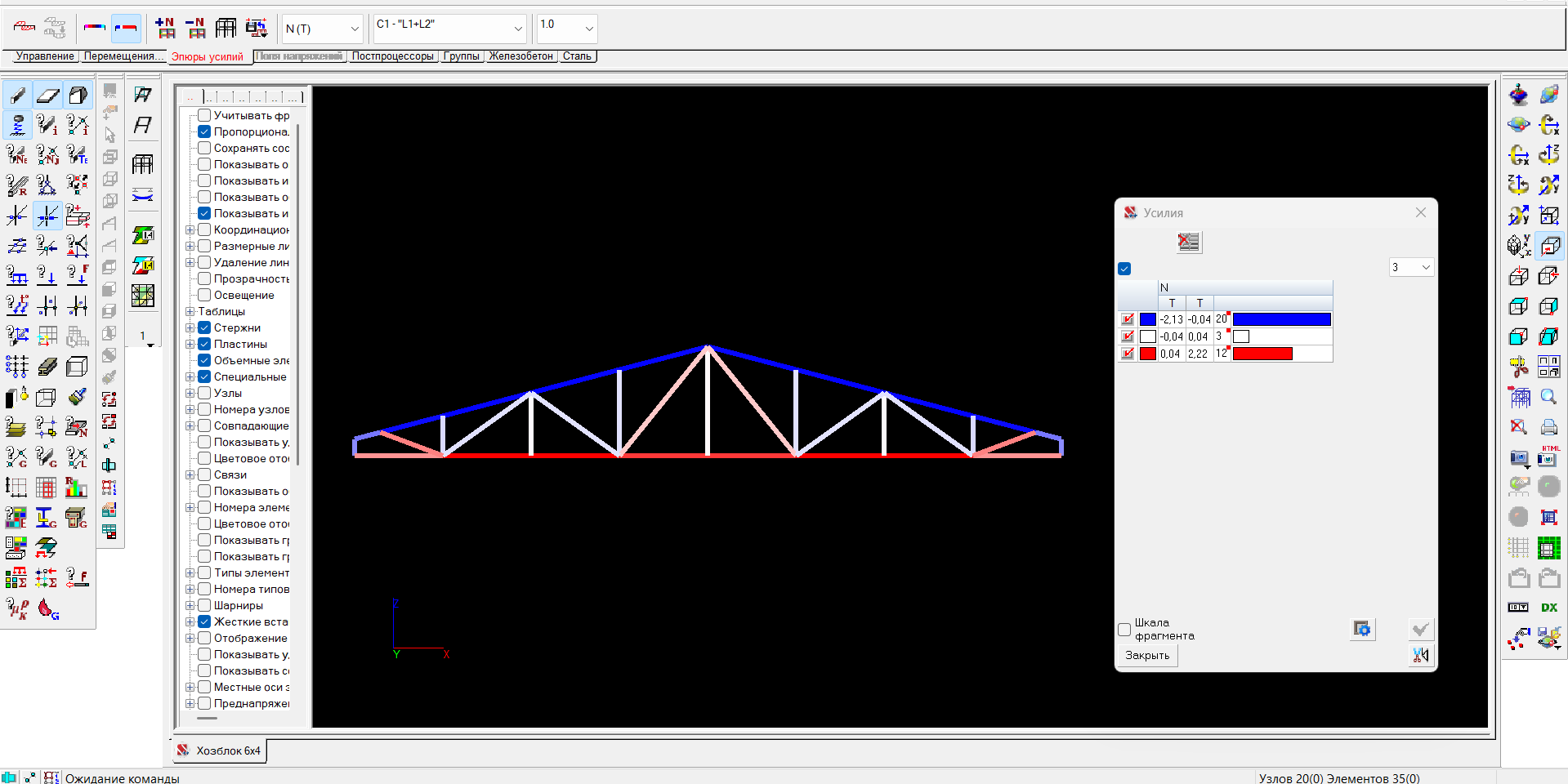

Как эпюра усилий показывает работу фермы
Эпюра продольных усилий показывает, как работают пояса фермы:
- верхний пояс чаще всего работает на сжатие
- нижний пояс — на растяжение
Это нормальная и ожидаемая работа фермы. Если усилия распределяются логично, элементы работают в пределах допуска и нет перегрузки — схема выбрана правильно.
Для каких элементов достаточно калькуляторов, а для каких нужен SCAD
Для простых элементов, таких как балки, стойки, обрешётка и отдельные участки каркаса, корректных инженерных калькуляторов, как правило, достаточно. Они позволяют нормально проверить прогиб, прочность, работу стенки и полки, устойчивость и гибкость.
Для ферм нужен расчёт в SCAD или другой программе, где видно работу всей системы: усилия по стержням, перемещения, коэффициенты использования и критические участки.
Что получает заказчик по итогу
Когда расчётная часть сделана нормально, заказчик получает не просто сложные цифры, а понимание:
- какие нагрузки учтены
- как они собраны
- какие элементы самые нагруженные
- есть ли запас
- где возможны слабые зоны
- не избыточно ли подобран металл
- нужна ли корректировка схемы или усиление отдельных участков
По сути, расчётная часть отвечает на главный вопрос: будет ли конструкция работать правильно и безопасно в реальной жизни, а не только на бумаге.
Вывод
Расчётная часть проекта нужна не для галочки и не только ради проверки «сломается или не сломается». Она показывает, как конструкция работает целиком: по нагрузкам, по прочности, по прогибу, по устойчивости и по деформации.
Именно поэтому одной «прочности» недостаточно. Элемент может не разрушаться, но при этом прогибаться слишком сильно, работать неустойчиво или быть подобранным неэкономично.
Хороший проект показывает:
- какие нагрузки реально действуют на конструкцию
- как они распределяются
- где критические зоны
- насколько жёстко всё работает
- какой запас заложен
- нужна ли корректировка схемы или усиление отдельных участков
Если вам нужно не просто «подобрать трубу на глаз», а получить понятный и обоснованный расчёт конструкции — присылайте размеры, схему и описание задачи. Я помогу собрать нагрузки, проверить элементы и подобрать решение, которое будет не только прочным, но и жёстким, безопасным и экономически оправданным.
Оставить заявку можно через страницу Контакты.
